贵州自来水厂一体化净水处理设备概述
TH-YYA系列自来水厂一体化净水处理设备集絮凝、沉淀、排污、反冲、集水过滤等工艺中的精华之大成，无需人员操作而能达到单体全自动运行的系列净水器装置，不仅适用范围广，处理效果好，出水水质优良，而且自耗水量少，动力消耗省，占地面积小，节水、节电、节人工，可省去辅助机泵及设施。
设备适用范围
1、适用于水浊度小于3000mg/L的各类江、河、湖、水库等为水源的农村、城镇、工矿企业的水厂，作为主要的净水处理装置。
2、对于低温、低浊、有季节性藻类的湖泊水源，有其特殊的适应能力。
设备主要特点
1、除了对一级泵房及加药系统的管理外，一体化净水器设备本身从反应、絮凝、沉淀、集泥、排泥、集水、配水、过滤、反冲、排污等一系列运行程序，达到了自动运行的要求，值班人员只要定时作水质监视测定工作外，无需对净水装置操作管理。
2、絮凝及沉淀效果，使沉淀出水水质一直保持良好状态。
3、自动化净水系统既保证过滤的稳定运行(原水浊度小于3000mg/L时，过滤出水浊度可保持1mg/L以下)又能实现自动反冲洗，无需另设反冲洗水泵或空压机等电器设备，节省大量的基建投资及日常运行、维修、保养费用。
4、自耗水率低约在<5％左右，对节省有限的水资源起着积极的作用。
5、便于扩建、改造、再用，便于搬迁或易地再用。

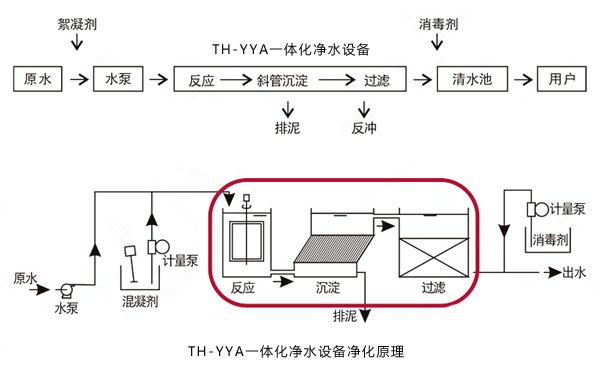

工艺流程图
可根据具体情况后合并建造，加药装置及消毒设备均由本公司提供。
设计参数
1、适用原水浊度：≤3000mg/L
2、适用原水温度：常温
3、净水出水浊度：≤3mg/L
4、沉淀区设计表面负荷：7～8M3/H·M2
5、过滤区设计滤速：8～10M/H
6、滤池冲洗强度：14～16L／S·M2
7、冲洗历时：t=4～6mim(可调)
8、总停留时间：T总=40～45mim
9、进水压力：≈0.06MPa
设备参数一览表
选型方法：日处理总水量 / 24小时 × 1.1
| 型号 | 过滤器尺寸m (直径*高度*数量) |
反应沉淀器尺寸m (直径*高度) |
产水量 (m3/h) |
适用人数 (人) |
占地面积 (㎡) |
| TH-YYA-4D | Φ(0.4/0.8)×2.6*1 | Φ0.5×4.2 | 4 | 960 | 3 |
| TH-YYA-8D | Φ(0.5/1.0)×2.6*1 | Φ0.5×4.2 | 8 | 1900 | 3 |
| TH-YYA-10D | Φ0.5*2.8*2 | Φ0.5×4.2 | 10 | 2400 | 5 |
| TH-YYA-16D | Φ0.5*2.8*2 | Φ1.2×4.4 | 16 | 3800 | 5 |
| TH-YYA-20D | Φ1.0*2.5*2 | Φ1.5×5.0 | 20 | 4800 | 5 |
| TH-YYA-30D | Φ1.2*2.5*2 | Φ2.0×5.5 | 30 | 7200 | 6 |
| TH-YYA-40D | Φ1.4*2.8*2 | Φ2.4×5.5 | 40 | 9600 | 6 |
| TH-YYA-50D | Φ1.6*2.8*2 | Φ2.8×5.5 | 50 | 12000 | 8 |
| TH-YYA-60D | Φ1.6*2.5*2 | Φ3.0×5.5 | 60 | 14000 | 8 |
| TH-YYA-75D | Φ1.6*2.5*2 | Φ3.5×5.5 | 75 | 18000 | 8 |
| TH-YYA-80D | Φ2.0*2.5*2 | Φ3.5×5.5 | 80 | 19000 | 10 |
| TH-YYA-90D | Φ1.8*2.2*3 | Φ3.5×5.5 | 90 | 21000 | 14 |
| TH-YYA-100D | Φ1.4*2.2*4 | Φ4.0×5.5 | 100 | 24000 | 16 |
| TH-YYA-110D | Φ1.6*2.2*4 | Φ4.4×5.5 | 110 | 26000 | 20 |
| TH-YYA-130D | Φ2.0*2.5*3 | Φ4.5×5.5 | 130 | 31000 | 25 |
| TH-YYA-160D | Φ2.0*2.2*4 | Φ5.0×5.5 | 160 | 38000 | 25 |
| TH-YYA-180D | Φ2.2*2.2*4 | Φ5.4×5.5 | 180 | 43000 | 30 |
| TH-YYA-210D | Φ2.4*2.5*4 | Φ5.5×5.5 | 210 | 50000 | 35 |
| 参数仅供参考，请以方案或设计图纸为准 | |||||
* 人均日用水量：按100L/人/天
注：
1、上述各种管道进水口接管方向，可任意改变180度方位，以适应总体布局的需要。
2、参考的泵型选择及电机功率其适用条件为：水泵的枯水位与净水器装置的运行水位之差≯8米，自水源至净水装置的沿途及局部损失之和≯4米，若应用地点的水力条件与上述情况不符时，应按实际情况另行选泵。
设备安装和维修
1、自来水厂一体化净水处理设备为整体净水单元，放置在按设计要求浇捣成的基础上，接通进水管和出水管，即可投入运行。
2、本装置一般不需维修、保养、唯每年可检查滤料一次。如滤料厚度不足时，补充到所需高度即可。
